Documentos Técnicos
Especificaciones
Brand
TE ConnectivityTipo de producto
Conector de horquilla de crimpado
Serie
PIDG
Aislamiento
Insulated
Material de la cubierta
Nylon
Ancho
5.5mm
Tamaño de cable mínimo mm²
0.3mm²
Tamaño de cable mínimo AWG
22AWG
Tamaño de cable máximo mm2
1.4mm²
Tamaño de cable máximo AWG
16AWG
Tamaño de Perno
M2.5
Longitud Global
19.6mm
Puntera plana de seguridad
No
Color
Red
Contacto chapado
Tin
Material de los contactos
Copper
Certificaciones y estándares
RoHS
Espesor
0.8mm
Datos del producto

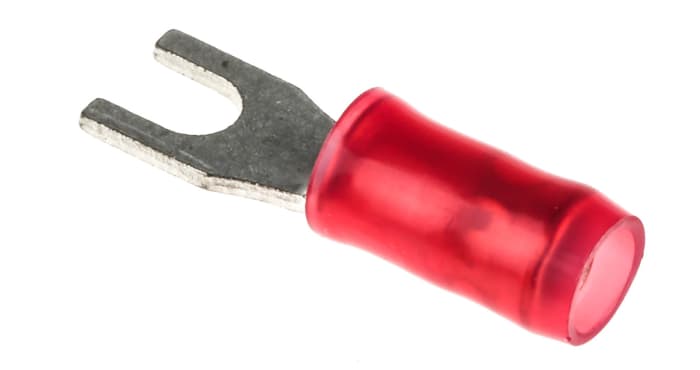

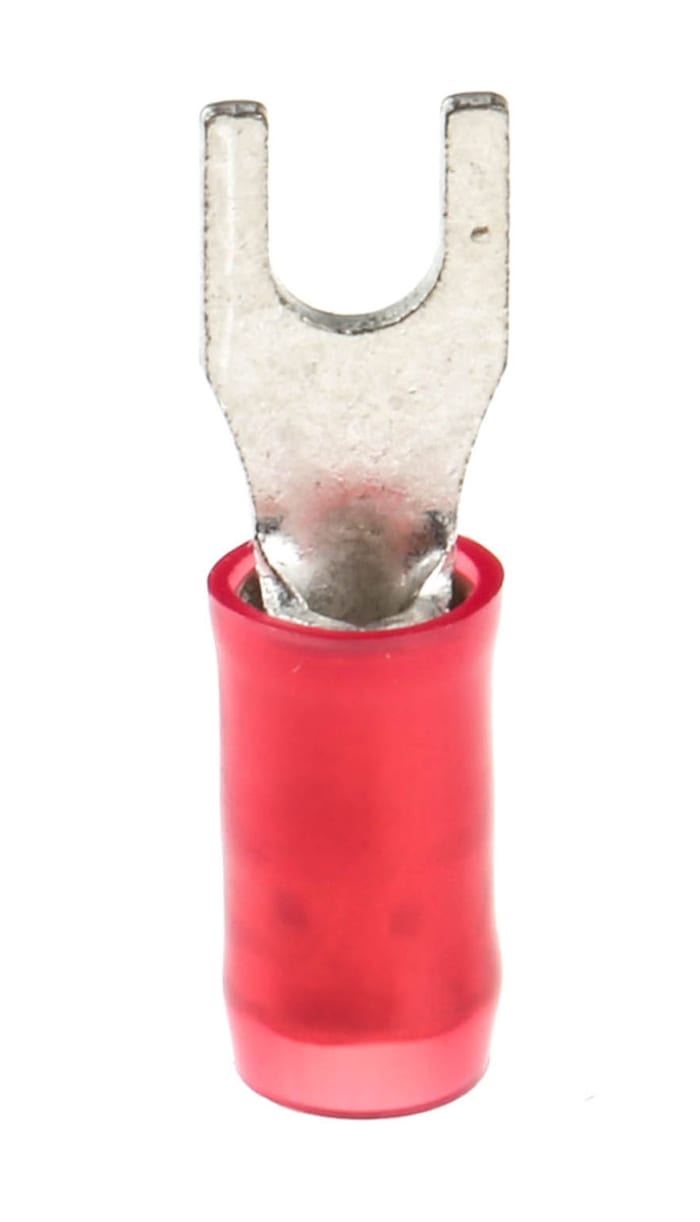

Contactos de crimpado de terminal de horquilla PIDG (sujeción de diamante preaislada) diseñados para diseñados para ofrecer fiabilidad uniforme en los entornos de circuito más difíciles. Estos terminales de horquilla de crimpado PIDG constan de cuerpo y cilindro formados con precisión en cobre de alta conductividad. El cilindro de cable está rodeado con una funda de cobre y otra de nylon con código de colores. La funda de cobre que rodea el cilindro proporciona un mejor soporte de aislamiento de los cables después de crimpar lo que permite al cable doblarse sin deshilachar el aislamiento ni romper el conductor. La fundas de nylon tienen código de colores según el tamaño del cable para ayudar a la identificación. En el interior del cilindro de cable de terminal de horquilla+ PIDG hay estrías que proporcionan el máximo contacto y resistencia a la tracción después de crimpar. El diseño de estos terminales PIDG y el uso de matrices de herramienta especiales permite un espesor uniforme del aislamiento bajo presión de crimpado. Esta presión se transmite entonces uniformemente al centro de la zona de crimpado para producir un crimpado uniforme y fiable. Estos terminales de horquilla PIDG disponen también de una entrada de cable en embudo que evita que las hebras de cable se doblen hacia atrás y permite una rápida inserción de cable durante producción a alta velocidad. Disponible con varios tamaños de cable, cilindro y tornillo prisionero, estos terminales de horquilla PIDG ofrecen una solución versátil para una amplia gama de aplicaciones de cableado
Estos contactos de crimpado de terminal de horquilla PIDG son adecuados para su uso en una amplia gama de aplicaciones con muchos terminales que cumplan o sobrepasen los requisitos de MIL-T-7928, Tipo II, Clase 1 y 2. Las aplicaciones incluyen instrumentos/control, iluminación, fuentes de alimentación, cajas para montaje en panel, transporte, equipos de elevación, motores, sector aeroespacial y dispositivos.
Volver a intentar más tarde
$ 61.000
$ 610 Each (In a Box of 100) (Sin IVA)
$ 72.590
$ 725,90 Each (In a Box of 100) (IVA Inc.)
100
$ 61.000
$ 610 Each (In a Box of 100) (Sin IVA)
$ 72.590
$ 725,90 Each (In a Box of 100) (IVA Inc.)
Volver a intentar más tarde
100
