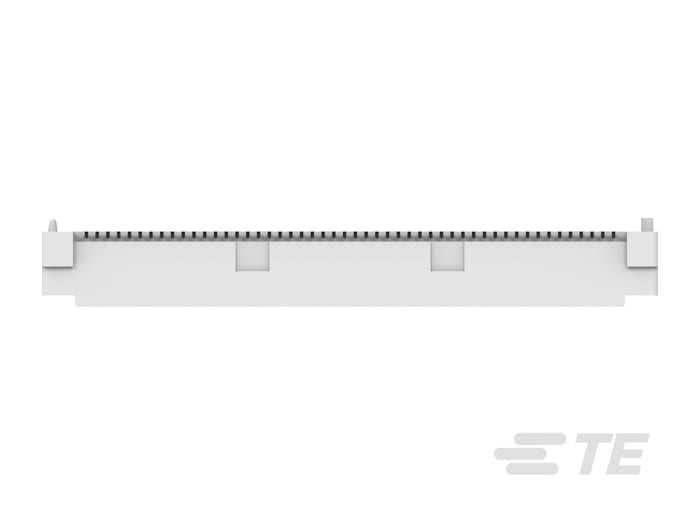

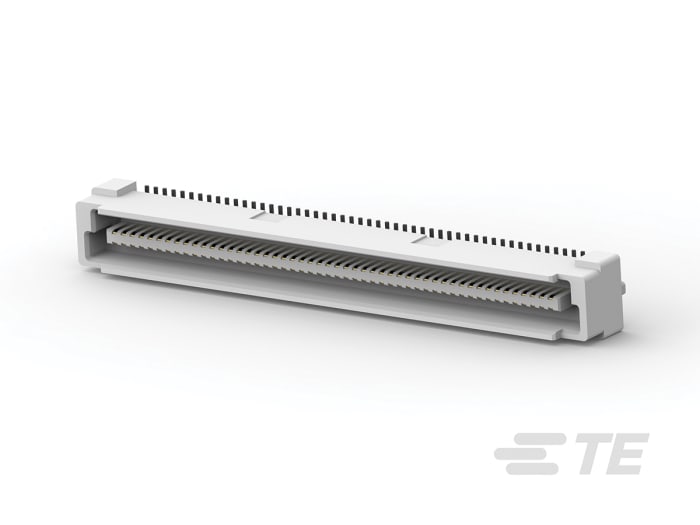

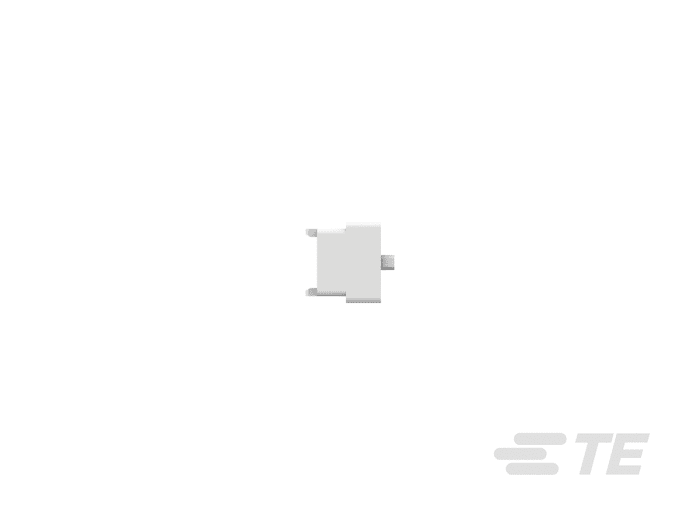

Conector de montaje en PCB Recta TE Connectivity serie Free Height 100 contactos 2 filas, paso 0.8 mm, Superficie

Los conectores de montaje en superficie P-C de 0,8 mm de Tyco Electronics están diseñados para aplicaciones de apilamiento de placas paralelas mediante conectores subminiatura para envases de alta densidad. Es posible ahorrar más del 50% del espacio necesario en la placa cuando los conectores de línea central se conectan a 1,27 [.050] convencionales. Los conectores P-C de 0,8 mm son ideales para reducir el tamaño de las aplicaciones, como ordenadores portátiles, portalápices, teléfonos móviles y otros equipos electrónicos que requieren un encapsulado de conector en miniatura. Hay disponibles conectores macho y hembra verticales para montaje en placa. Mediante combinaciones de acoplamiento de alturas de carcasa de conector macho y hembra, se pueden alcanzar alturas de apilamiento placa a placa de 5 [.197] a 16 [.630] (en incrementos de 1 [.039]). Los conectores hembra están cargados con los contactos de resorte tipo fuelle exclusivos de Tyco Electronics para una conexión eléctrica fiable con los conectores macho. Además, hay disponibles conectores macho en ángulo recto que se acoplan a conectores hembra estándar.
