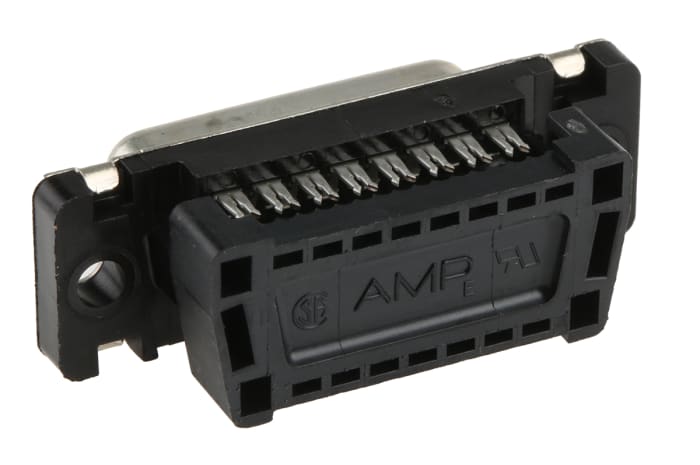

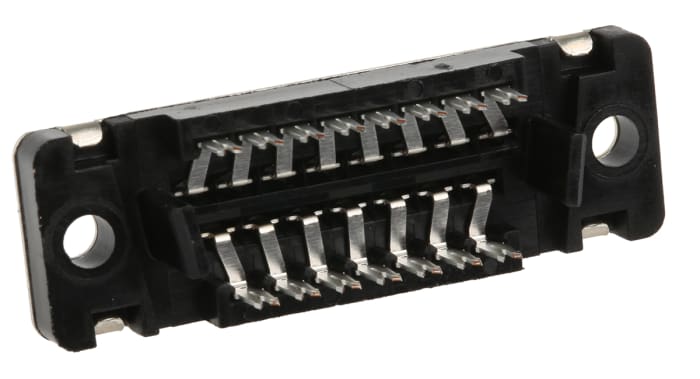

Conector D-sub TE Connectivity, Serie Amplimite HDF-20 15 contactos, Ángulo de 90° 2.76 mm, Cable Hembra, 250 V
Documentos Técnicos
Especificaciones
Brand
TE ConnectivityNúmero de Contactos
15
Tipo de producto
D-Sub Connector
Corriente
1.25A
Orientación
Right Angle
Tipo de Montaje
Orificio pasante
Género del conector
Female
Material de la Carcasa
Steel
Tensión
250 V
Temperatura Mínima de Operación
-55°C
Tipo de terminación
IDC
Género del Contacto
Female
Máxima Temperatura de Funcionamiento
105°C
Certificaciones y estándares
No
Series
Amplimite HDF-20
Material de contacto
Phosphor Bronze
Contacto chapado
Gold over Nickel
Espaciado
2.76mm
Datos del producto
Conectores D-Sub de carcasa metálica IDC de perfil bajo serie HDF-20 de AMPLIMITE
Conectores D-Sub de carcasa metálica IDC de perfil bajo serie HDF-20 de AMPLIMITE para cable de cinta plano. Estos conectores de cable plano IDC serie HDF-20 de AMPLIMITE tienen carcasas de termoplástico negro con calificación 94 V-0 pre-ensambladas y cubiertas con una carcasa frontal de acero estañado y están precargados con contactos de bronce fosforado chapado dúplex que aceptan cables planos con conductor redondo multifilar y sólido 28 AWG y 26 AWG en centros de 1,27 mm.
Las referencias del fabricante 1658613-x y 1658612-x tienen orificios de montaje estándar.
Las referencias del fabricante 1658608-x, 1658610-x, 1658607-1 y 1658606-1 tienen encastres roscados 4-40 de latón.
Estos conectores de cable plano D-Sub serie HDF-20 de AMPLIMITE se acoplan a conectores D-Sub de montaje en placa HD-20, HDP y HDE (tamaños 1-4 solo).
Para protección contra tirones opcional, consulte los códigos RS 409-3387 y 409-3422 típicamente.
Para bloqueos roscados y tornillos, consulte el código RS 680-9358, 717-4473 y 680-9351 típicamente.
Montaje aéreo con cuerpo en metal negro de perfil bajo
Conectores macho D IDC y conectores hembra
Utilice la herramienta de montaje de Código RS 301-8177 y matrices de terminación para conector macho y hembra de Código RS 409-3438, 409-3444
Consulte también accesorios, normalmente el Código RS 450-9258
D Type & Accessories - TE Connectivity
Idear. Crear. Colaborar
ÚNASE GRATIS
¡Sin cuotas escondidas!
- Descargue y utilice nuestro software DesignSpark para sus diseños mecánicos 3D y de PCB
- Ver y contribuir con contenido de sitios web y foros
- Descargue modelos 3D, esquemas y huellas de más de un millón de productos
Volver a intentar más tarde
$ 10.899
$ 10.899 Each (Sin IVA)
$ 12.970
$ 12.970 Each (IVA Inc.)
1
$ 10.899
$ 10.899 Each (Sin IVA)
$ 12.970
$ 12.970 Each (IVA Inc.)
Volver a intentar más tarde
1
| Cantidad | Precio Unitario sin IVA |
|---|---|
| 1 - 9 | $ 10.899 |
| 10 - 49 | $ 10.442 |
| 50 - 99 | $ 9.340 |
| 100 - 199 | $ 8.867 |
| 200+ | $ 8.411 |
