Documentos Técnicos
Especificaciones
Brand
TE ConnectivityNúmero de contactos
50
Tipo de Producto
D-Sub Connector
Orientación
Right Angle
Corriente
1.25A
Tipo de Montaje
Cable
Género del conector
Female
Tipo de conector D
D-Sub
Material de montaje
Tornillo de bloqueo de 4 a 40
Material de la Carcasa
Steel
Tensión
250V
Mínima Temperatura de Funcionamiento
-55°C
Tipo de terminación
IDC
Género del Contacto
Female
Máxima Temperatura de Funcionamiento
105°C
Certificaciones y estándares
UL 94 V-0
Serie
Amplimite HDF-20
Material de los contactos
Phosphor Bronze
Contacto chapado
Gold over Nickel
Paso
2.76mm
Datos del producto

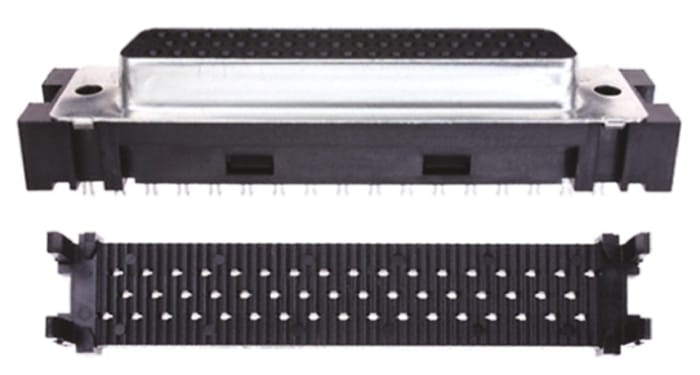

Conectores D-Sub de carcasa metálica IDC de perfil bajo serie HDF-20 de AMPLIMITE para cable de cinta plano. Estos conectores de cable plano IDC serie HDF-20 de AMPLIMITE tienen carcasas de termoplástico negro con calificación 94 V-0 pre-ensambladas y cubiertas con una carcasa frontal de acero estañado y están precargados con contactos de bronce fosforado chapado dúplex que aceptan cables planos con conductor redondo multifilar y sólido 28 AWG y 26 AWG en centros de 1,27 mm.
Las referencias del fabricante 1658613-x y 1658612-x tienen orificios de montaje estándar.
Las referencias del fabricante 1658608-x, 1658610-x, 1658607-1 y 1658606-1 tienen encastres roscados 4-40 de latón.
Estos conectores de cable plano D-Sub serie HDF-20 de AMPLIMITE se acoplan a conectores D-Sub de montaje en placa HD-20, HDP y HDE (tamaños 1-4 solo).
Para protección contra tirones opcional, consulte los códigos RS 409-3387 y 409-3422 típicamente.
Para bloqueos roscados y tornillos, consulte el código RS 680-9358, 717-4473 y 680-9351 típicamente.
El código RS 798-1515 (conector hembra de 9 vías) dispone de fijaciones de bloqueo 4-40 con código de colores azul.
