Documentos Técnicos
Especificaciones
Brand
TDK-LambdaTipo de Producto
Switching Power Supply
Tensión de Salida Máxima
12V dc
Número de Salidas
3
Tipo de Montaje
Superficie
Potencia
20.4W
Temperatura de Funcionamiento Mínima
-20°C
Máxima Temperatura de Funcionamiento
70°C
Profundidad
27mm
Longitud
101.6mm
Peso
90g
Certificaciones y estándares
IEC 61000-4-5 (lv 3,4), IEC 61000-4-6 (lv 3), IEC/UL/CSA/EN 62368-1, CE, FCC-B, IEC 61000-4-11, IEC 61000-4-3 (lv3), EN 55022-B, IEC 61000-4-8 (lv 4), IEC 61000-4-2 (lv 2,3), IEC 61000-4-4 (lv 3)
Ancho
50.8mm
Efficiency
90%
Serie
CUT35
Entrada de tensión máxima
370, 265V dc
Certificación de atmósferas explosivas
No
Entrada de tensión mínima
265V ac
País de Origen
China
Datos del producto

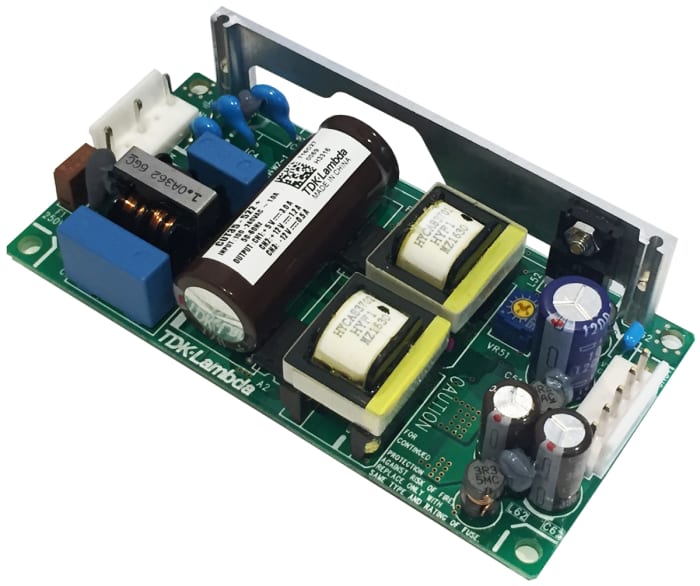

TDK-Lambda presenta la serie CUT35, una gama de fuentes de alimentación de modo conmutado (SMPS) de perfil bajo y salida doble o triple. Esta serie simplifica la integración del sistema, puesto que no requiere carga mínima para mantener las especificaciones de regulación. La salida uno está aislada eléctricamente de las salidas dos y tres mediante el uso de una topología de dos convertidores independientes. Esto permite configurar el producto para salida doble.
Las fuentes de alimentación de modo conmutado CUT35 funcionan desde una entrada de 85 V ac a 265 V ac universal y están disponibles en dos modelos estándar. El modelo CUT35-522 proporciona 5,0 V ±12 V o 5,0 V y 24 V. El modelo CUT35-5FF puede proporcionar 5,0 V ±15 V o 5,0 V y 30 V.
Encapsulados en el tamaño estándar del sector de 2,0 x 4,0 plg. (50,8 x 101,6 mm), los convertidores tienen un perfil bajo con una altura de 27 mm.
Las fuentes de alimentación de modo conmutado CUT35 están refrigeradas por convección y tienen un intervalo de temperatura de -20 °C a +70 °C, con disminución de potencia lineal hasta el 70 por ciento de carga de +55 °C a +70 °C.
Estos SMPS son adecuados para una amplia gama de aplicaciones, incluidos equipos y sistemas de control industrial, transmisión y audio profesional y pruebas y medición. Otras aplicaciones típicas incluyen equipos de hospital, dental, clínico y asistencia sanitaria.
La serie incorpora certificación conforme a UL/CSA/IEC/EN 60950-1. Todos los modelos cumplen el estándar EN 55011/55022 B para emisiones conducidas y radiadas y los estándares de inmunidad EN 61000-4-2.
Esta serie lleva la marca CE de baja tensión y las directivas RoHS2.
Volver a intentar más tarde
$ 62.228
$ 62.228 Each (Sin IVA)
$ 74.051
$ 74.051 Each (IVA Inc.)
1
$ 62.228
$ 62.228 Each (Sin IVA)
$ 74.051
$ 74.051 Each (IVA Inc.)
Volver a intentar más tarde
1
| Cantidad | Precio Unitario sin IVA |
|---|---|
| 1 - 4 | $ 62.228 |
| 5 - 9 | $ 60.543 |
| 10 - 24 | $ 59.047 |
| 25 - 49 | $ 57.566 |
| 50+ | $ 56.196 |
