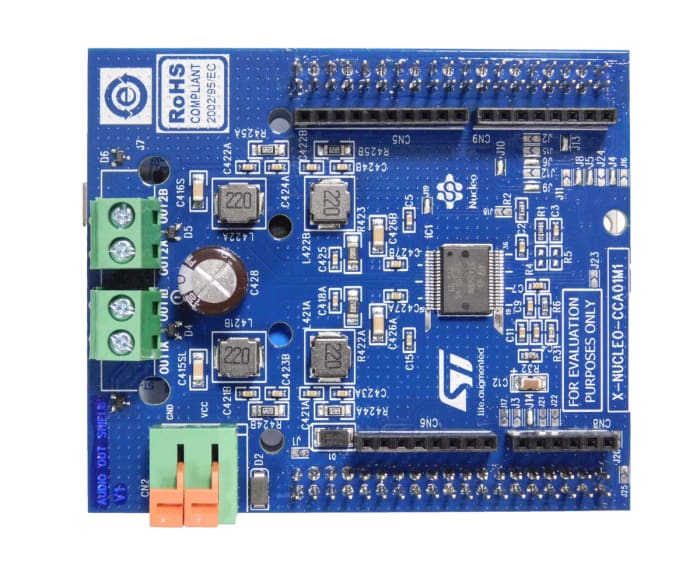

Placa de expansión STMicroelectronics Modulación por Ancho de Pulsos (PWM) Terminal de sonido - X-NUCLEO-CCA01M1

La placa de expansión X-NUCLEO-CCA01M1 se basa en el chip de amplificador de audio digital de 2,1 canales STA350BW Sound Terminal®. El dispositivo STA350BW integra procesamiento de audio digital, control de amplificador digital y una fase de salida de potencia digital FFX™ que proporciona amplificación de alta calidad, alta eficiencia y totalmente digital.

• Salida: PWM ternario de 2 canales (estéreo) (2 x 50 W a 6 Ω)
• Entrada de audio: bus I²S serie para transmisión de audio estándar
• Entrada de control: bus I²C serie con dirección de dispositivo seleccionable
• Tecnología FFX™ que proporciona 100 dB de SNR y 100 dB de rango dinámico
• Circuitos de filtro de salida integrados con protección contra ESD
• Compatible con placas STM32 Nucleo-64
• Conector ST morpho (arriba y abajo)
• Conector de placa Arduino v3 (arriba) para varias conexiones de placa
• Terminales roscados para conexiones de altavoz
• Conector independiente para fuente de alimentación de fase de salida (+5 a +25 V dc)
