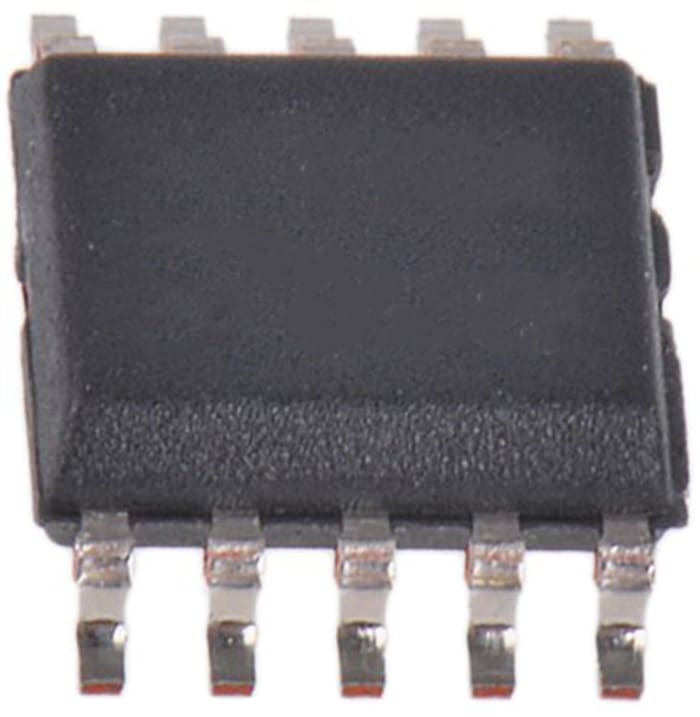

STMicroelectronics Convertidor de tensión a frecuencia VIPER114LSTR Tensión 1 kHz 1 %FSR SSOP, 10 pines

El dispositivo es un convertidor de alta tensión que integra de manera inteligente un MOSFET de potencia resistente a avalancha de 800 V con control de modo de corriente de PWM. El MOSFET de potencia con una tensión de ruptura de 800 V permite aplicar el rango de tensión de entrada ampliado, así como reducir el tamaño del circuito amortiguador DRAIN. Este IC ofrece un consumo muy bajo y funciona con modulación de frecuencia de impulso con carga ligera. Admite el diseño de convertidores de retorno, reductores y reductores-elevadores.

• Arranque de alta tensión (HV) integrado y detección FET
• Controlador PWM de modo de corriente
• Protección de límite de corriente de drenaje
• Gama de tensión de alimentación amplia: 4,5 V a 30 V
• Consumo de potencia de entrada del sistema reducido
• E/A integrado con referencia de 1,2 V
• Protecciones con reinicio automático: sobrecarga/cortocircuito (OLP), OVP de línea o salida, contador de ciclo de trabajo máx., abrazadera VCC
• Protección de salto de impulso para prevenir el escape de flujo
• Desconexión térmica integrada
• Arranque suave integrado para mejorar la fiabilidad del sistema
