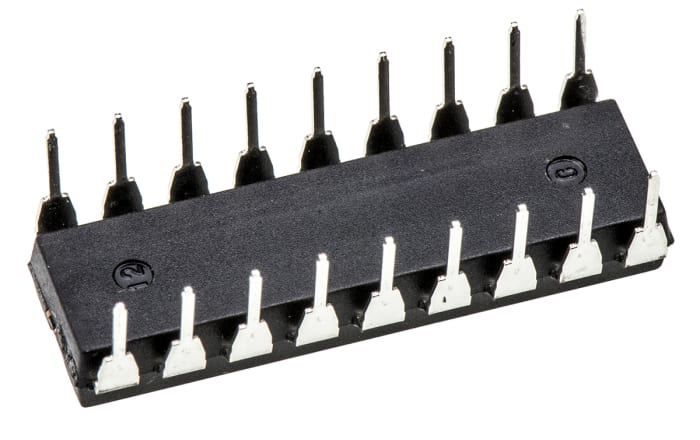

STMicroelectronics Transistor Darlington ULN2804A 8 500 mA 50 V NPN HFE:1000, PDIP, 18 pines
Documentos Técnicos
Especificaciones
Brand
STMicroelectronicsTipo de producto
Transistor Darlington
Corriente continua máxima de colector Ic
500mA
Tensión Colector-Emisor máxima VCEO
50V
Tipo de paquete
PDIP
Tipo de Montaje
Orificio pasante
Número de pines
18
Número de elementos por chip
8
Ganancia mínima de corriente DC hFE
1000
Disipación de potencia máxima Pd
2.25W
Polaridad del transistor
NPN
Temperatura Mínima de Operación
-20°C
Tensión de saturación máxima Colector-Emisor VCESAT
1.6V
Máxima Temperatura de Funcionamiento
85°C
Ancho
7.1 mm
Altura
3.93mm
Longitud
23.24mm
Certificaciones y estándares
No
Estándar de automoción
No
Datos del producto
Conjuntos de transistores Darlington, STMicroelectronics
Los controladores de potencia de transistor Darlington son arrays interruptores de alta tensión y alta corriente que contienen varios pares Darlington en colector abierto y diodos de supresión integral para cargas inductivas. La corriente nominal alta de cada salida es de 500 mA o superior. Los contactos de entrada están dispuestos frente a los de salida en el encapsulado de CI para simplificar la disposición de la placa de aplicaciones. La interfaz es de nivel de lógica estándar para TTL o CMOS.
Darlington Transistor Drivers
Idear. Crear. Colaborar
ÚNASE GRATIS
¡Sin cuotas escondidas!
- Descargue y utilice nuestro software DesignSpark para sus diseños mecánicos 3D y de PCB
- Ver y contribuir con contenido de sitios web y foros
- Descargue modelos 3D, esquemas y huellas de más de un millón de productos
Volver a intentar más tarde
$ 57.020
$ 2.851 Each (In a Tube of 20) (Sin IVA)
$ 67.854
$ 3.392,69 Each (In a Tube of 20) (IVA Inc.)
20
$ 57.020
$ 2.851 Each (In a Tube of 20) (Sin IVA)
$ 67.854
$ 3.392,69 Each (In a Tube of 20) (IVA Inc.)
Volver a intentar más tarde
20
| Cantidad | Precio Unitario sin IVA | Por Tubo |
|---|---|---|
| 20 - 20 | $ 2.851 | $ 57.020 |
| 40 - 80 | $ 2.679 | $ 53.580 |
| 100+ | $ 2.566 | $ 51.320 |
