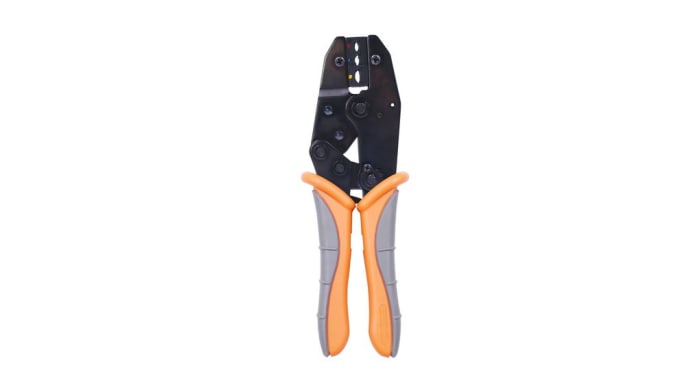

Herramienta de crimpado RS PRO, para Terminales aislados rojo, azul, amarillo

Herramienta de crimpado RS Pro para terminales aislados de 6,0 mm² a 0,75 mm²

La 533-279 es una herramienta de crimpado manual de “línea original” para terminales aislados en el rango de 6,0 mm² a 0,75 mm²/AWG 22 a AWG 10. La herramienta está diseñada para proporcionar conexiones de crimpado uniformes y fiables en cables con casquillos/empalmes finales.
También se conocen como terminales rojos, azules y amarillos. Consulte los códigos RS 534-238, 534-597, 534-468 típicos. Los crimpados ovalados simétricos se producen para el aislamiento y el cilindro conductor, para diestros y zurdos.

Características y ventajas

• Versátil y fácil de usar para usuarios diestros o zurdos
• Mango principal antideslizante y palanca de baja fricción que garantiza un cómodo agarre manual
• Permite realizar el crimpado con las dos manos, lo que aumenta la comodidad y la productividad
• Mecanismo de crimpado de ciclo completo que garantiza un crimpado constante y fiable
• Mecanismo de liberación de carraca para evitar crimpados incorrectos y obstrucciones
• Ajuste excéntrico de precisión para un rendimiento uniforme y calibrado
• Cada herramienta tiene un número de serie exclusivo
• Duradera: vida útil superior a 50.000 ciclos
• Alta resistencia: fabricación en acero sueco de aleación endurecida

¿Cómo mantener el producto?

• Para mantener un buen funcionamiento y una larga vida útil: los ejes y otras piezas móviles deben lubricarse regularmente.
• La lubricación* se recomienda al menos cada 10.000 ciclos siempre que la herramienta esté expuesta a suciedad u otros contaminantes.
• También debe comprobarse el ajuste de los nidos de la matriz de crimpado. El reajuste del eje de ajuste de presión es necesario cuando la precarga de la herramienta disminuye significativamente.
• *Utilice un ligero aceite libre de minerales

Aplicaciones típicas

• Mantenimiento y reparación

¿Cómo se utiliza?

Abra la herramienta. Introduzca el terminal y el cable en el nido de la matriz desde la parte delantera. Cierre la herramienta hasta liberar la carraca. Atención: para liberar el mecanismo de carraca, pulse el disparador hacia adelante al sujetar los mangos.

Nota

Riesgo de descarga eléctrica. No utilice esta herramienta en cable con corriente.
