Conector de termopar RS PRO serie Digital Thermometer, para Termopar tipo K

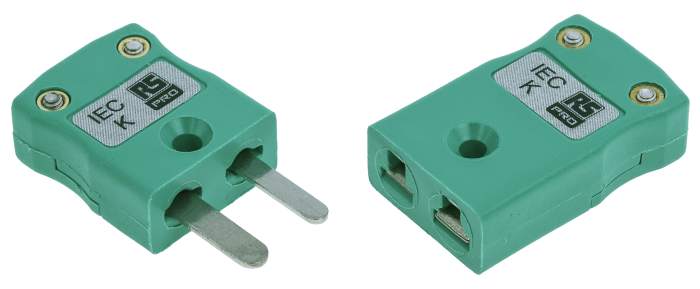

Conector macho y hembra de termopar en línea en miniatura con código de colores IEC RS PRO

RS PRO presenta un par de conectores de termopar que consta de un conector macho de termopar en línea en miniatura y conector hembra de termopar. Estos conectores de termopar son ideales para conectar la sonda de termopar o los terminales de cable a cables de extensión o compensación, así como para proporcionar una manera rápida, segura y sin errores de reemplazar los termopar existentes. La carcasa del conector hembra está fabricada en un termoplástico reforzado con fibra de vidrio resistente a impactos y capaz de resistir altas temperaturas de hasta 220 °C. Los terminales del conector macho tienen un diseño plano y están polarizados para garantizar una conexión precisa cuando se acoplan con el conector hembra. Las carcasas de estos conectores de termopar en miniatura tienen código de colores IEC con el tipo de termopar claramente indicado en la parte frontal para facilitar la identificación.

¿Qué es un conector de termopar?

Los conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador host o el medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para lograrlo, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utilizan para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar la identificación. El conector se abre y los cables del termopar se atornillan simplemente en su lugar con dos abrazaderas roscadas cautivas.

Características y ventajas

• Contactos fabricados en aleaciones de termopar auténtica o material de compensación para una transmisión de señal precisa
• Codificación por colores IEC para una identificación rápida y sencilla
• Contactos macho planos polarizados para una conexión precisa
• Fabricada en termoplástico reforzado con fibra de vidrio
• Capaz de soportar una alta temperatura de 220 °C
• Para usar con cables trenzados o macizos
• Admite cables de termopar de hasta 4 mm de diámetro
• Conexión de abrazadera roscada cautiva sencilla para un montaje rápido
• Polaridad y tipo de termopar claramente marcados en las carcasas

Aplicaciones

Estos conectores macho y hembra en miniatura se utilizan en cualquier aplicación en la que se instalen, amplíen o sustituyan termopares. Su estructura robusta hace que estos conectores de termopar en miniatura sean ideales incluso para las aplicaciones de medición de temperatura más exigentes.

Accesorios

La abrazadera de cable está disponible para usar con este conector hembra de termopar, consulte el código RS 236-4104

Nota

Paquete de tamaño pequeño: 455-9786
Tamaño de paquete grande: 262-3124
