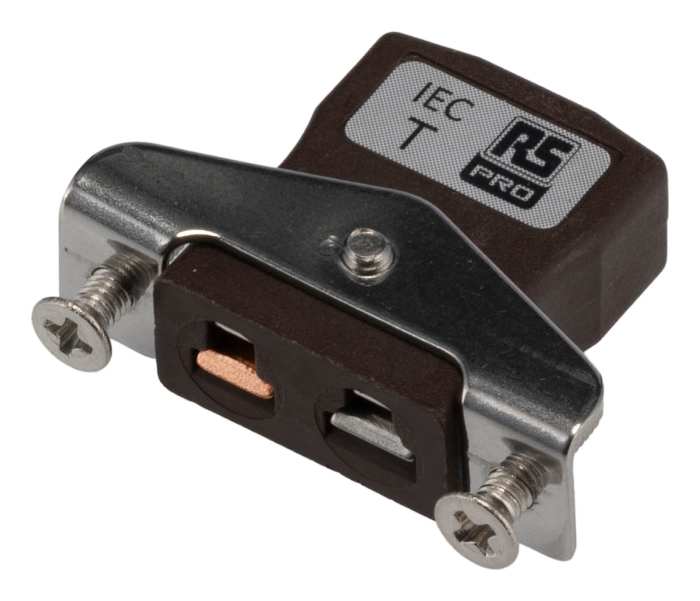

Conector de termopar RS PRO, para Termopar tipo T

Conectores Hembra De Termopar De Montaje En Panel De Conexión Rápida En Miniatura Con Código De Colores Rs Pro

RS Pro presenta un conector hembra de termopar de montaje en panel en línea de cable rápido en miniatura con código de colores conforme a IEC. Este conector hembra dispone de una conexión de cableado sencilla "jab-in", basta con presionar el cable y apretar los tornillos. Los soportes de acero inoxidable a ambos lados de este conector permiten que se fije de manera rápida y segura al panel. Este conector de termopar es ideal para conectar la sonda de termopar o los terminales de cable a cables de extensión o compensación, así como para proporcionar una manera rápida, segura y sin errores de sustituir los termopares existentes. La carcasa del conector de termopar está fabricada con un termoplástico reforzado con fibra de vidrio resistente a impactos y capaz de resistir altas temperaturas de hasta 200 °C. Los contactos de este conector hembra aceptan contactos polarizados planos para garantizar una conexión precisa. La carcasa con código de colores tiene el tipo de termopar claramente indicado en la parte frontal para facilitar la identificación.

¿Qué es un conector de termopar?

Estos conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador host o medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para ello, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utiliza para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar su identificación. Los cables del termopar se conectan al conector hembra, que se puede acoplar con un conector macho de termopar en miniatura.

Características y ventajas

• Contactos fabricados de aleaciones de termopar reales o un material de compensación para una transmisión de señal precisa
• codificación por colores IEC para una identificación rápida y sencilla
• Acepta contactos planos polarizados para una conexión precisa
• Fabricado de termoplástico reforzado con fibra de vidrio
• soportes de acero inoxidable para un montaje rápido y seguro en el panel
• Capaz de soportar una alta temperatura de 220 °C.
• Para usar con cables sólidos o multifilares
• Acepta cables de termopar de hasta 4mm de diámetro
• terminación de cable "jab-in" rápida y sencilla
• Tipo de polaridad y termopar claramente marcado en las carcasas

Aplicaciones

Estos conectores de termopar en miniatura se utilizan en cualquier aplicación donde se instalan, amplían o sustituyen termopares. Su construcción robusta convierte a estos conectores de termopar en miniatura en ideales para usar incluso en las aplicaciones de medición de temperatura más exigentes.

Accesorios

Hay rosetas de aluminio disponibles para usar con estos conectores de termopar de montaje en panel
Código RS 611-8191 (2 vías)
Código RS 611-8214 (4 vías)
Código RS 611-8208 (6 vías)
Código RS 611-8220 (12 vías)
