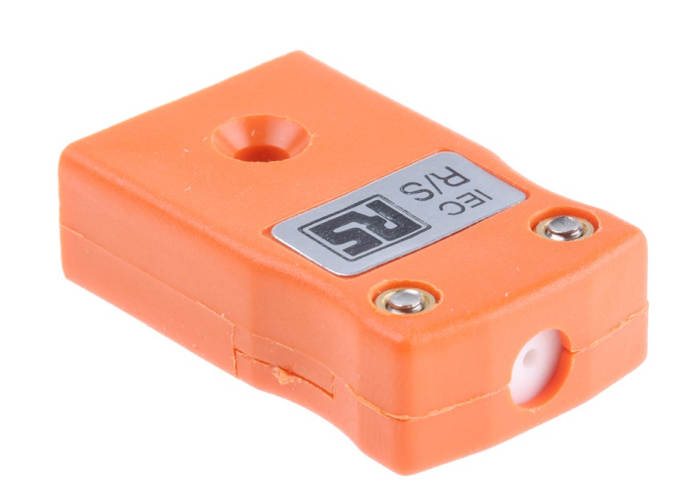

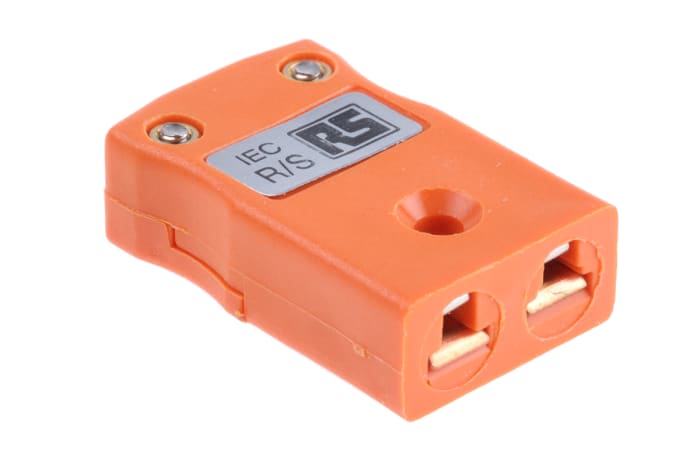

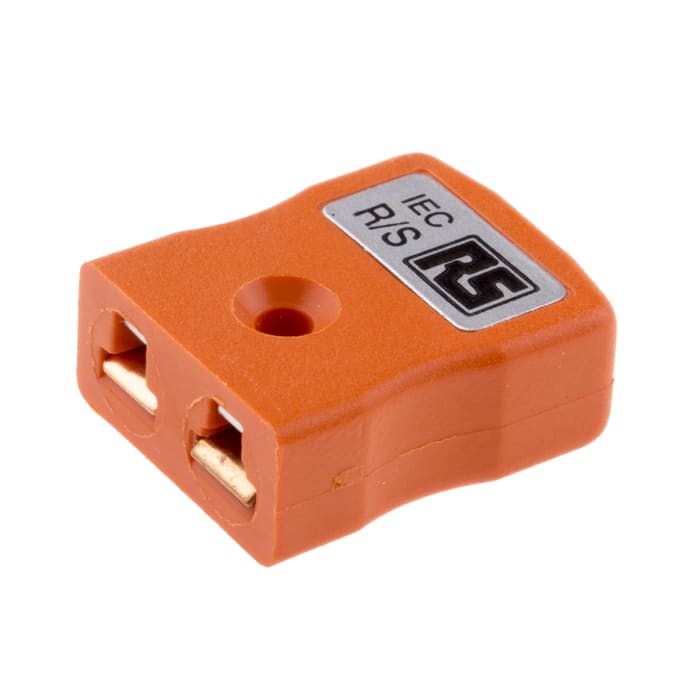

Conector de termopar RS PRO, para Termopar tipo R/S

El tipo R/S tiene contactos de aleación de cobre/níquel de cobre compensación

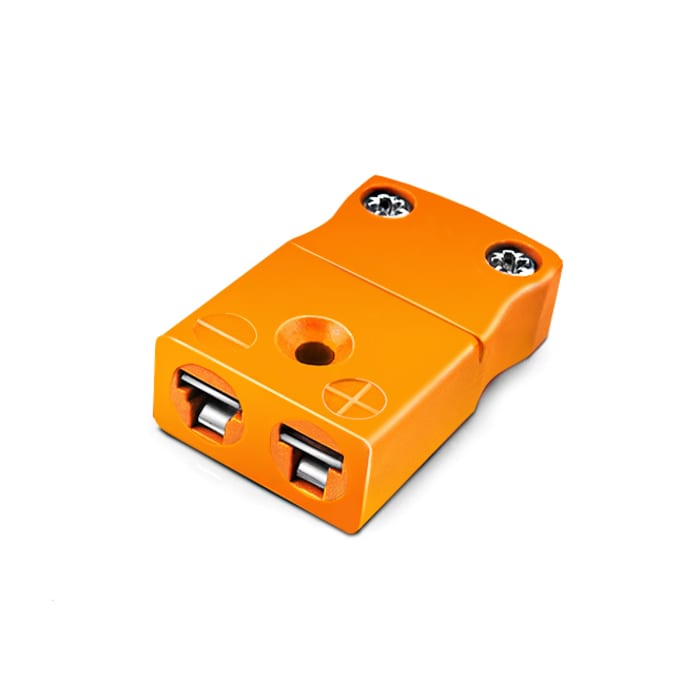

Conectores hembra de termopar en línea en miniatura con código de colores IEC de RS PRO

RS PRO presenta un conector hembra de termopar en línea en miniatura con código de colores de acuerdo con la especificación IEC. Este conector hembra de termopar es ideal para conectar la sonda de termopar o los terminales de cable a cables de extensión o compensación. Este conector hembra también proporciona una manera rápida, segura y sin errores de reemplazar los termopares existentes. La carcasa del conector hembra está fabricada de un termoplástico reforzado con fibra de vidrio resistente a impactos y capaz de resistir altas temperaturas de hasta 220 °C. Los terminales de este conector hembra aceptan contactos de contacto plano polarizados para garantizar una conexión precisa. La carcasa tiene código de colores IEC con el tipo de termopar claramente indicado en la parte frontal para facilitar la identificación.

¿Qué es un conector de termopar?

Los conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador host o el medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para lograrlo, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utilizan para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar la identificación. El conector se abre y los cables del termopar se atornillan simplemente en su lugar con dos abrazaderas roscadas cautivas. El conector hembra de termopar en miniatura se puede acoplar con un conector macho de termopar en miniatura.

Características y ventajas

• Terminales fabricados de aleaciones de termopar reales o material compensador para una transmisión de señal precisa
• Codificación por colores IEC para una identificación rápida y sencilla
• Acepta contactos de contacto plano polarizados para una conexión precisa
• Fabricada en termoplástico reforzado con fibra de vidrio
• Capaz de soportar una alta temperatura de 220 °C
• Para usar con cables trenzados o macizos
• Admite cables de termopar de hasta 4 mm de diámetro
• Conexión de abrazadera roscada cautiva sencilla para un montaje rápido
• Polaridad y tipo de termopar claramente marcados en las carcasas

Aplicaciones

Estos conectores hembra en miniatura se utilizan en cualquier aplicación donde se instalan, amplían o sustituyen termopares. Su estructura robusta hace que estos conectores de termopar en miniatura sean ideales incluso para las aplicaciones de medición de temperatura más exigentes.

Accesorios

Para la abrazadera de cable adecuada, consulte el código RS 236-4104; Para el pasamuros de caucho, consulte el código RS 666-7365

Nota

Paquete de tamaño pequeño: 455-9859
Tamaño de paquete grande: 262-3129
