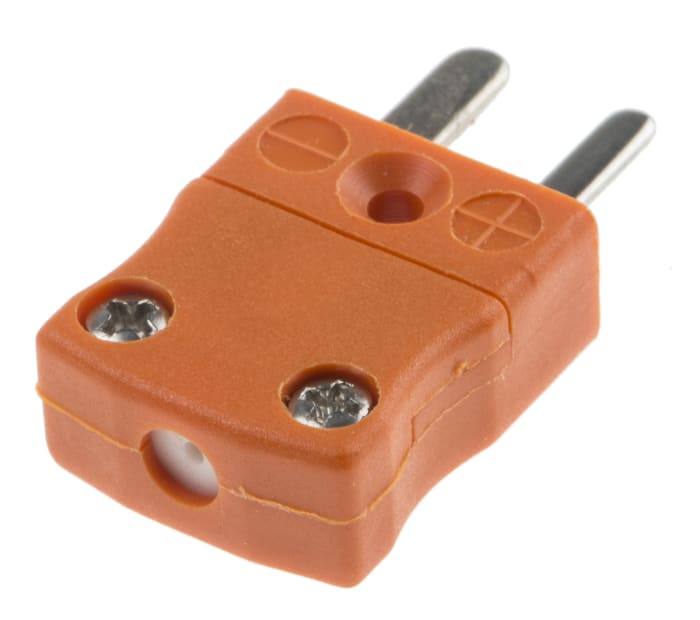

Conector de termopar RS PRO, para Termopar tipo N

Conectores macho de termopar en miniatura Rs Pro Con Código de colores

RS Pro presenta un conector macho de termopar en línea en miniatura con código de colores conforme a la especificación ANSI. Este conector macho de termopar es ideal para conectar su sonda de termopar o terminales de cable a cables de extensión o compensación. Este conector macho también proporciona una manera rápida, segura y sin errores de reemplazar sus termopares existentes. La carcasa del conector macho está fabricada de un termoplástico reforzado con fibra de vidrio resistente a impactos y capaz de resistir altas temperaturas de hasta 220 °C. Los contactos de este conector macho tienen un diseño plano y están polarizados para garantizar una conexión precisa. La carcasa está codificada por colores ANSI con el tipo de termopar claramente indicado en la parte frontal para facilitar su identificación.

¿Qué es un conector de termopar?

Los conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador host o medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para ello, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utiliza para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar su identificación. El conector se abre y los cables del termopar se atornillan simplemente en su lugar mediante dos abrazaderas de tornillo cautivas. El conector macho de termopar en miniatura se puede conectar a un conector hembra de termopar en miniatura de acoplamiento.

Características y ventajas

• pasadores fabricados de aleaciones de termopar reales o material de compensación para una transmisión de señal precisa
• codificación de color ANSI para una identificación rápida y sencilla
• Contactos planos polarizados para una conexión precisa
• Fabricado de termoplástico reforzado con fibra de vidrio
• Capaz de soportar una alta temperatura de 220 °C.
• Para usar con cables sólidos o multifilares
• Acepta cables de termopar de hasta 4mm de diámetro
• sencilla conexión de abrazadera roscada cautiva para un montaje rápido
• Tipo de polaridad y termopar claramente marcado en las carcasas

Aplicaciones

Estos conectores macho en miniatura se utilizan en cualquier aplicación donde se instalan, amplían o sustituyen termopares. Su construcción robusta convierte a estos conectores de termopar en miniatura en ideales para usar incluso en las aplicaciones de medición de temperatura más exigentes.

Accesorios

Hay una abrazadera de cable y un pasacables de caucho disponibles para usar con estos conectores de termopar en miniatura
Código RS 236-4104 – abrazadera de cable
Código RS 666-7365 - pasacables de caucho
