Conector de termopar RS PRO, para Termopar tipo K

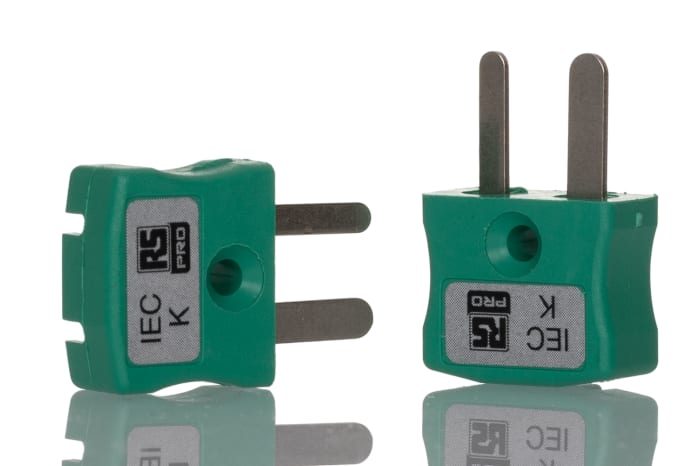

Conectores macho de termopar de cableado rápido en miniatura con código de colores según IEC de RS PRO

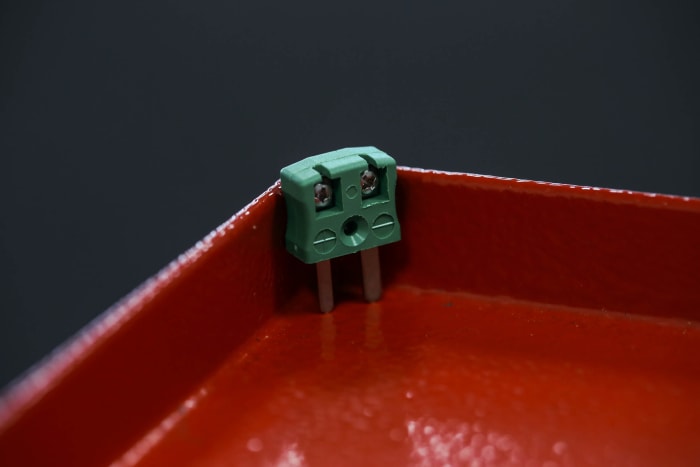

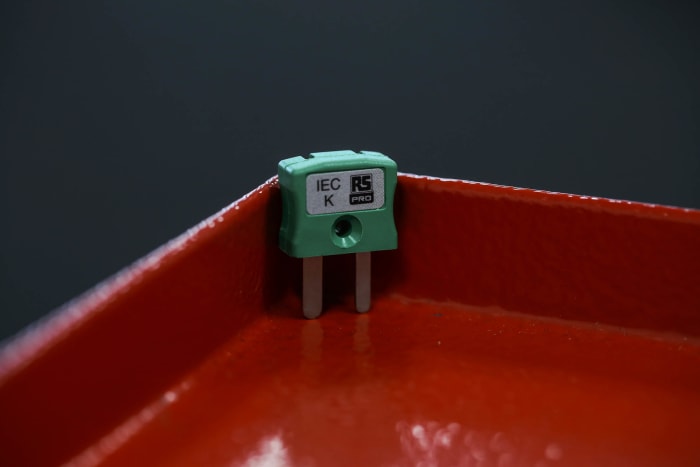

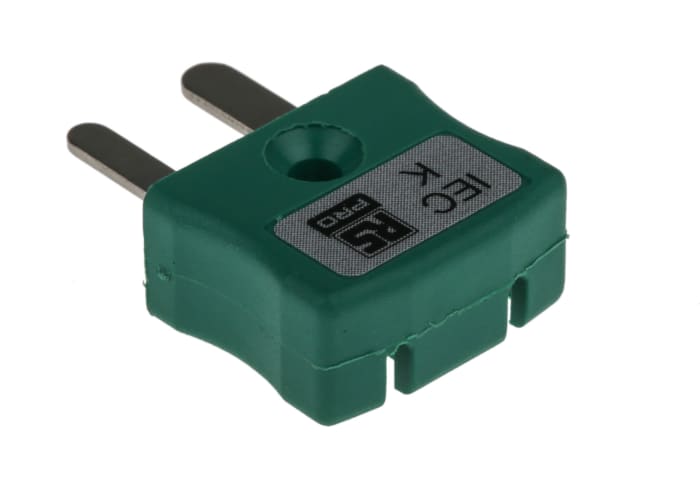

RS PRO presenta un conector macho de termopar en línea de cableado rápido en miniatura con código de colores conforme a la especificación IEC. Este conector macho presenta una conexión de cableado por inserción sencilla, y basta con empujar el cable y apretar los tornillos. Este conector macho de termopar es ideal para conectar la sonda de termopar o los terminales del cable a cables de extensión o de compensación, además de proporcionar una forma rápida, segura y sin errores de sustituir los termopares existentes. La carcasa del conector macho está fabricada de un termoplástico reforzado con fibra de vidrio resistente a impactos capaz de resistir altas temperaturas de hasta 220 °C. Los pines de este conector macho presentan un diseño plano y están polarizados para garantizar una conexión precisa. La carcasa presenta un código de colores e indica el tipo de termopar con claridad en la parte frontal para facilitar la identificación.

¿Qué es un conector de termopar?

Los conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador central o el medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para lograrlo, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utilizan para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar la identificación. Los cables de termopar se conectan al conector macho, que después se puede conectar a un conector hembra de termopar en miniatura adecuado.

Características y ventajas

• Contactos fabricados en aleaciones de termopar auténtica o material de compensación para una transmisión de señal precisa
• Codificación por colores IEC para una identificación rápida y sencilla
• Contactos macho planos polarizados para una conexión precisa
• Fabricada en termoplástico resistente con fibra de vidrio
• Capaz de soportar una alta temperatura de 220 °C
• Para el uso con conductores trenzados o rígidos
• Admite cables de termopar de hasta 4 mm de diámetro
• Terminación de cable de inserción rápida y sencilla
• Polaridad y tipo de termopar claramente marcados en las carcasas

Aplicaciones

Estos conectores macho en miniatura se utilizan en aplicaciones en las que se instalan, amplían o sustituyen termopares. Su estructura robusta hace que estos conectores de termopar en miniatura sean ideales incluso para las aplicaciones de medición de temperatura más exigentes.

Accesorios

Hay una abrazadera para cable y un pasacables de caucho disponibles para estos conectores de termopar en miniatura
Código 236-4104 - abrazadera para cable
Código 666-7365 - pasacables de caucho

Nota

Tamaño de paquete pequeño: 381-7435
Tamaño de paquete grande: 262-3104
