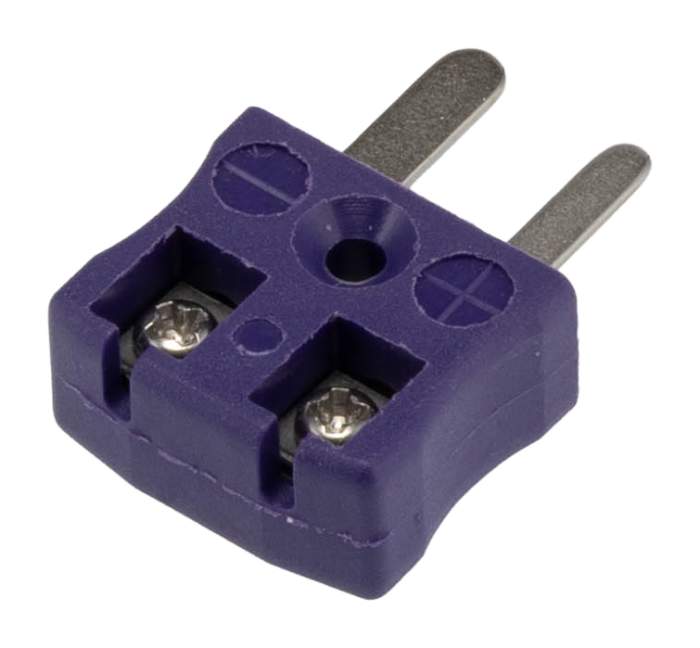

Conector de termopar RS PRO, para Termopar tipo E

Conectores macho de termopar de cable rápido en miniatura Con Código de colores IEC RS Pro

RS Pro presenta un conector macho de termopar en línea de cable rápido en miniatura con código de colores conforme a IEC. Este conector macho dispone de una conexión de cableado sencilla "jab-in", basta con presionar el cable y apretar los tornillos. Este conector macho de termopar es ideal para conectar su sonda de termopar o terminales de cable a cables de extensión o compensación, así como para proporcionar un forma segura y sin errores de sustituir los termopares existentes. La carcasa del conector macho está fabricada de un termoplástico reforzado con fibra de vidrio resistente a impactos y capaz de resistir altas temperaturas de hasta 220 °C. Los contactos de este conector macho tienen un diseño plano y están polarizados para garantizar una conexión precisa. La carcasa con código de colores tiene el tipo de termopar claramente indicado en la parte frontal para facilitar la identificación.

¿Qué es un conector de termopar?

Los conectores de termopar son una manera precisa y cómoda de interconectar los componentes de detección de temperatura. El uso de estos conectores permite formar una cadena desde la punta de medición del sensor de temperatura hasta el ordenador host o medidor. Es importante que todos los componentes de la cadena estén fabricados con el mismo material de termopar para evitar cualquier alteración o distorsión de la señal original. Para ello, los conectores de termopar tienen contactos fabricados del mismo material que el termopar que se utiliza para conectar o un material de compensación. La carcasa del conector tiene el tipo de termopar claramente impreso y también está codificada por colores para facilitar su identificación. Los cables del termopar se conectan al conector macho que se puede conectar a un conector hembra de termopar en miniatura de acoplamiento.

Características y ventajas

• pasadores fabricados de aleaciones de termopar reales o material de compensación para una transmisión de señal precisa
• codificación por colores IEC para una identificación rápida y sencilla
• Contactos planos polarizados para una conexión precisa
• Fabricado de termoplástico reforzado con fibra de vidrio
• Capaz de soportar una alta temperatura de 220 °C.
• Para usar con cables sólidos o multifilares
• Acepta cables de termopar de hasta 4mm de diámetro
• terminación de cable "jab-in" rápida y sencilla
• Tipo de polaridad y termopar claramente marcado en las carcasas

Aplicaciones

Estos conectores macho en miniatura se utilizan en cualquier aplicación donde se instalan, amplían o sustituyen termopares. Su construcción robusta convierte a estos conectores de termopar en miniatura en ideales para usar incluso en las aplicaciones de medición de temperatura más exigentes.

Accesorios

Hay una abrazadera de cable y un pasacables de caucho disponibles para usar con estos conectores de termopar en miniatura
Código RS 236-4104 – abrazadera de cable
Código RS 666-7365 - pasacables de caucho
