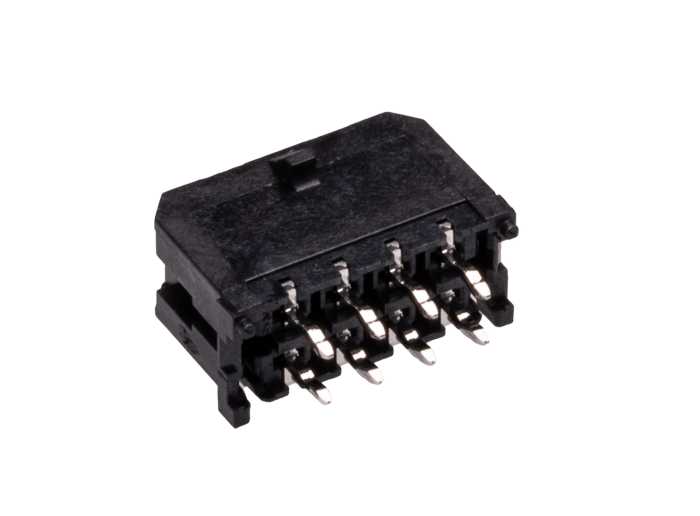

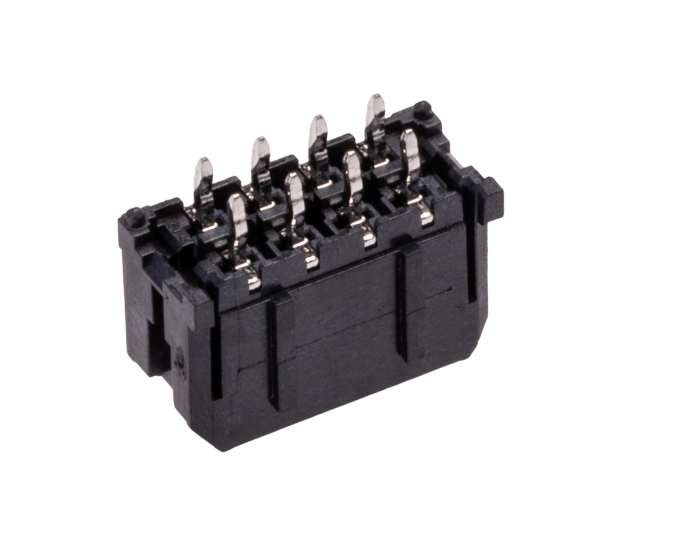

Conector de montaje en PCB Recta Molex serie Micro-Fit 3.0 8 contactos 2 filas, paso 3 mm, Orificio pasante Recubierto

Conector macho de montaje en PCB de Molex, corriente nominal de 5 A, paso de 3 mm - Serie Micro-Fit 3.0 - 43045-0812

Proporcione alimentación a su placa de la manera más sencilla con este conector macho de montaje en PCB de Molex. Es compatible con un montaje sencillo en orificio pasante y proporciona ocho contactos en dos filas, con cada contacto capaz de transportar hasta 5 A de corriente. Esto significa que obtienes mucha conectividad de una unidad eficiente en el espacio. Puesto que el conector macho tiene un paso de 3 mm, es ideal si busca una solución compacta pero versátil.

Características y ventajas

• Los contactos de latón con estañado proporcionan buena conductividad y resisten la corrosión
• Tensión nominal de 250 V adecuada para aplicaciones de alta potencia
• Funciona de manera fiable en un rango de temperaturas de funcionamiento entre -40 °C y +105 °C
• Los conectores están cubiertos para mayor protección y durabilidad

Aplicaciones

• Sistemas de telecomunicaciones
• Redes de TI
• Bienes de consumo

¿Están aislados los contactos de este conector macho de montaje en PCB?

Sí. Cada uno de los contactos está completamente aislado dentro de la carcasa para evitar arcos y aumentar la seguridad contra incendios.

Conectores macho para montaje en PCB de fila doble de 3,0 mm Molex Micro-Fit 3.0 con lengüeta de polarización de montaje en PCB, serie 43045

Conectores de montaje en PCB cable a placa de doble fila de 3 mm de paso Micro-Fit 3.0 que forman parte del sistema de conectores de alimentación compactos que proporciona una solución de distribución de potencia baja o media. Con la capacidad de transportar hasta 5 A de corriente, los conectores Micro-Fit 3.0 poseen una de las mejores capacidades de transporte de corriente en el tamaño más pequeño disponible. Estos conectores macho de montaje en PCB Micro-Fit 3.0 incorporan el bloqueo positivo en forma una rampa de bloqueo en la carcasa para una inserción más segura y para evitar que se desconecten por accidente. Las carcasas están hechas de polímero de cristal líquido UL 94V-0 resistente a altas temperaturas que puede soportar temperaturas de hasta 265 °C durante el proceso de soldadura por reflujo IR. Las versiones de montaje en orificio pasante de estos conectores Micro-Fit 3.0 también son compatibles con SMT, lo que significa una reducción en los costes y en los requisitos del proceso. Para ayudar a colocar y alinear estos conectores macho Micro-Fit 3.0 a la placa de PCB, las clavijas de polarización de PCB están integradas en el diseño del conector. las referencias del fabricante que terminan en xx12, xx13 y xx14 también cuentan con lengüetas de soldadura plegadas para retención adicional en PCB. Los contactos de estos conectores Micro-Fit 3.0 están completamente aislados dentro de la carcasa para reducir la formación de arcos. Para reducir los costes se puede utilizar estaño o dos opciones de grosor de chapado de contacto de oro.

Características y ventajas

• Alta capacidad de transporte de corriente en un tamaño pequeño
• Carcasas resistentes a las altas temperaturas para soldaduras por reflujo IR
• Versiones de orificio pasante compatibles con SMT
• Bloqueo positivo para una conexión de acoplamiento segura
• Terminales de haz doble totalmente aislados que garantizan un contacto y rendimiento eléctrico fiable
• Lengüetas de polarización de montaje en PCB para alineación y posicionamiento en PCB; Patas de soldadura plegadas para retención adicional al PCB; Conformidad Glow Wire

Información de aplicación del producto

Estos conectores macho Micro-Fit 3.0 son aptos para utilizarse en una amplia gama de aplicaciones de potencia baja o media, incluidas las siguientes:
Dispositivos militares COTS (Comercial Off the Shelf)
Energía solar
Productos de consumo (secadoras, congeladores, neveras, lavadoras)
Comunicaciones de datos (routers, servidores)
Sector médico
Telecomunicaciones
Terminales de juegos

Serie Micro-Fit 3.0 de Molex
