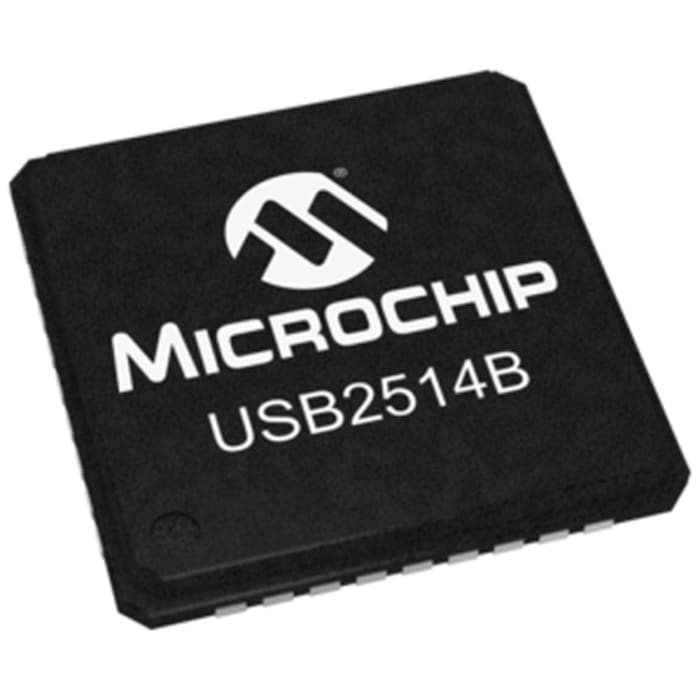

Circuito integrado del transceptor Microchip USB2514B-AEZC 480 Mbps, 36 pines, QFN USB 2.0, 1 canales, 3.6V, 3.3 V

Controladores hub USB 2.0 USB251xB/USB251xBi

La familia de dispositivos Microchip USB251xB/USB251xBi son controladores hub USB 2.0. Estos dispositivos presentan tecnología MultiTRAK™ que incorpora un traductor de transacciones (TT) específico por puerto para mantener una tasa de transferencia de datos Full Speed independientemente del número de conexiones descendentes activas.
Los dispositivos USB251xB/USB251xBi son completamente personalizables, lo que ayuda a simplificar el diseño de PCB. Las funciones PortMap, PortSwap y PHYBoost contribuyen a la flexibilidad de estos dispositivos.
La transmisión USB de datos a Hi-Speed (480 Mbps), Full-Speed (12 Mbps) y Low-Speed (1,5 Mbps) y la carga de batería USB (Rev. 1.1 ) son compatibles en todos los puertos descendentes.

Características

• CI de controlador de hub de alto rendimiento, baja potencia y pequeño tamaño
• Completamente compatible con la especificación USB 2.0
• Compatible con la especificación de carga de la batería USB rev. 1.1 para carga en puertos de bajada (CDP)
• Disponible con 2, 3 o 4 puertos de bajada
• MultiTRAK™: proporciona un traductor de transacción múltiple de alto rendimiento por puerto
• PortMap: mapeado de puertos flexible y secuencia de desactivación
• PortSwap - ubicaciones de los contactos de par diferencial de USB programable para alinear líneas de señal USB directamente a los conectores USB
• PHYBoost – Potencia de controlador de señal USB programable para recuperar la integridad de la señal
• Administración de potencia total con control de potencia individual o agrupado para cada puerto de bajada
• Reemplazo directo para dispositivos USB251x/USB251xA
