Interruptor giratorio, 3 vías, 24V dc
Documentos Técnicos
Especificaciones
Brand
LorlinConfiguración del Contacto
3P-NC
Valor Nominal del Contacto
500 mA a 24 V
Número de Posiciones del Interruptor
3
Número de contactos
1
Índice de Tensión
24V dc
Profundidad
9.2mm
Ancho
9.83mm
Tipo de Montaje
PCB
Tipo terminal
Through Hole
Temperatura Máxima de Operación
+65°C
Ángulo de trayectoria
135°
Material del Contacto
Gold Plated Brass
Altura
6.47mm
Temperatura Mínima de Funcionamiento
-30°C
Vida Útil Mecánica
5000Operations
País de Origen
United Kingdom
Datos del producto

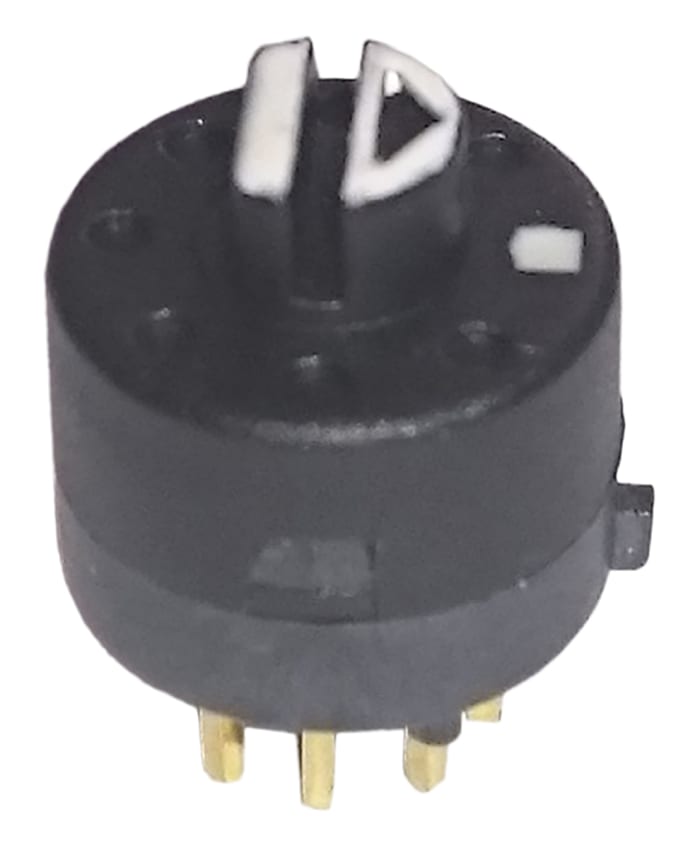

Interruptores Giratorios Subminiatura TO-5
Interruptor giratorio compacto en un práctico encapsulado TO-5 de 9,2 mm de diámetro
Soporta una corriente nominal elevada para su tamaño (500 mA a 24 Vd.c.)
Idóneo para aplicaciones de aislamiento
Indexado de 45°, funcionamiento positivo
Disponible en versiones con ranura enrasada o accionado por eje
Monopolar de hasta 7 posiciones de conmutación independiente + NC
Vida útil mecánica >5.000 operaciones
Temperatura de funcionamiento: -30 °C a +65 °C (MTS -20 °C a +65 °C)
Resistencia de los contactos <100 mΩ
Material de los contactos: latón CZ108 chapado en oro
PCB Mounting
