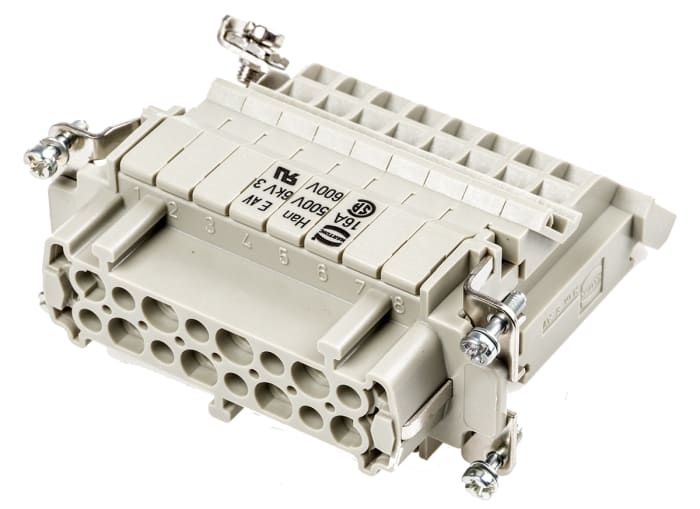

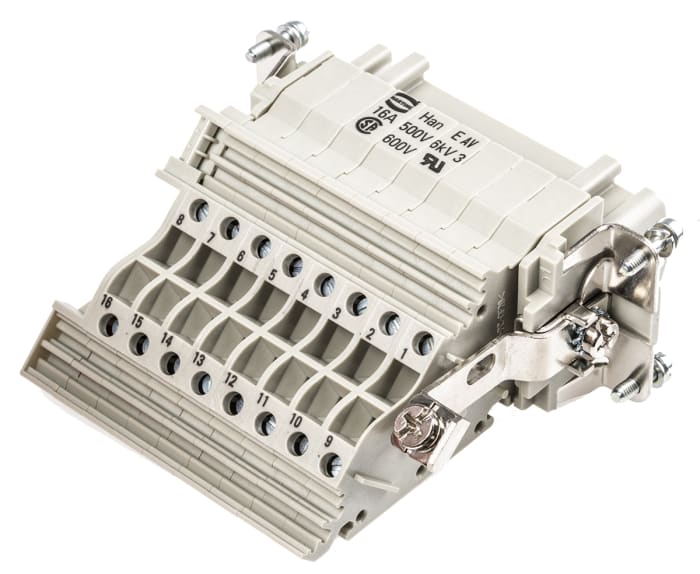

Módulo de interfaz HARTING Han E AV, Hembra, 16 contactos, Cable 16A
Documentos Técnicos
Especificaciones
Brand
HartingGénero
Female
Tipo de Producto
Interface Module
Tamaño de Hilo
24/14 AWG
Corriente
16A
Número de Contactos
16
Orientación
Horizontal
Tipo de Montaje
Orificio pasante
Tensión
500 V
Mínima Temperatura de Funcionamiento
-40°C
Sección de Cable
0.2 to 2.5 mm²
Máxima Temperatura de Funcionamiento
125°C
Ancho
34 mm
Profundidad
34mm
Certificaciones y estándares
No
Longitud:
34mm
Series
Han E AV
Datos del producto
Bloques terminales Han E® AV
Estos bloques terminales AV de Han E se utilizan en combinación con la carcasa de montaje en panel/aislada para permitir una terminación de cable de tipo bloque terminal dentro del equipo, perfecta para soluciones de conexión personalizables.
Características y ventajas:
• Encastres disponibles de 6 a 24 polos con conexión a tierra previa
• Aceptación de cable del terminal roscado de 0,2 a 2,5 mm²
• Vida mecánica de 500 ciclos de inserción
• Compatible con la gama Han E ES AV y Han E AV de cubiertas y carcasas
Warning
These connectors should not be mated or unmated under electrical load. Connectors of the same or different types arranged in a line should be polarised to prevent the possibility of wrong connection.
Approvals
UL, CSA, SEV
Han E® AV 16A Terminal Blocks
These Han E® AV inserts are rated at 16A. They are intended for use with hoods and housings contained within ranges 5, 6, 7, & 8. These housing ranges are associated to a specific Harting 'Size' number identifier. See the 'compatibility' table for details of this relationship, and stock numbers of housings that are typical of each range.
Idear. Crear. Colaborar
ÚNASE GRATIS
¡Sin cuotas escondidas!
- Descargue y utilice nuestro software DesignSpark para sus diseños mecánicos 3D y de PCB
- Ver y contribuir con contenido de sitios web y foros
- Descargue modelos 3D, esquemas y huellas de más de un millón de productos
Volver a intentar más tarde
$ 136.616
$ 136.616 Each (Sin IVA)
$ 162.573
$ 162.573 Each (IVA Inc.)
1
$ 136.616
$ 136.616 Each (Sin IVA)
$ 162.573
$ 162.573 Each (IVA Inc.)
Volver a intentar más tarde
1
| Cantidad | Precio Unitario sin IVA |
|---|---|
| 1 - 9 | $ 136.616 |
| 10 - 24 | $ 131.150 |
| 25+ | $ 125.701 |
