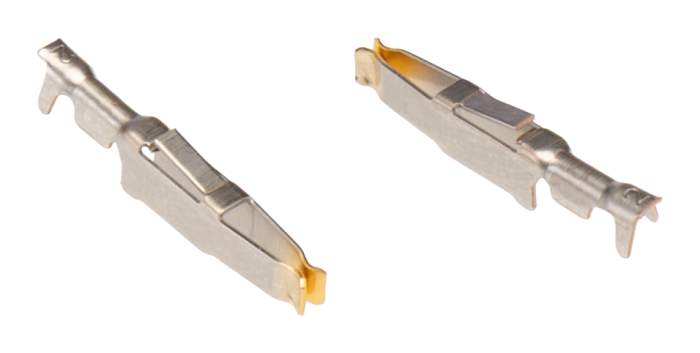

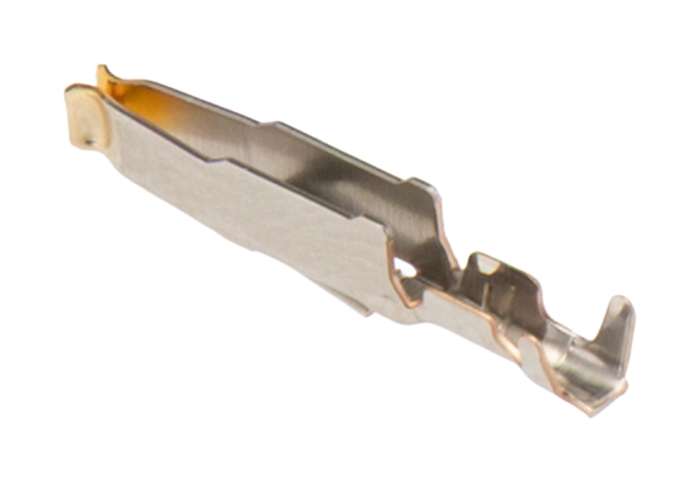

Contacto para conector de backplane Hembra Recta HARTING serie 09 06 de Aleación de cobre revestido de Estaño

Contacto de conector de panel posterior serie 09 06 de Harting, corriente nominal de 6 A, acabado de contacto estañado - 9060008471

Este contacto de conector de panel posterior es un contacto hembra de estilo crimpado diseñado para usar en configuraciones de conector hembra DIN41612. Sirve como elemento conductor reemplazable en conjuntos de placa posterior, proporcionando una interfaz eléctrica segura para interconexiones de panel y rack en equipos de control industrial y electrónicos.

Características y ventajas

• El estañado reduce la oxidación de la superficie y favorece una conductividad constante
  El núcleo de aleación de cobre permite un manejo fiable de la corriente de hasta 6 A
  La terminación de crimpado admite conductores de 0,14-0,56 mm2 para un cableado flexible
  La orientación recta simplifica la inserción en carcasas hembra de acoplamiento
  La temperatura de funcionamiento máxima de 125 °C admite entornos térmicos elevados
  La baja resistencia de contacto de 20 mΩ minimiza la caída de tensión y el calentamiento

**Aplicaciones**

• Adecuado para recambios de contactos de crimpado hembra DIN41612 tipo F
  Se utiliza con la reparación y reconstrucción de conectores hembra DIN41612 tipo D
  Ideal para tareas de mantenimiento de conectores hembra DIN41612 tipo E
  Puede utilizarse para terminación crimpada de backplane industrial en racks de control

¿Qué tamaños de conductor son compatibles con este contacto?

Admite conductores trenzados o sólidos de 0,14 mm2 a 0,56 mm2 cuando se termina con una herramienta de crimpado adecuada.

¿Cómo afecta el chapado a las conexiones a largo plazo?

El estañado ofrece una superficie resistente a la corrosión que ayuda a mantener una baja resistencia de contacto a lo largo del tiempo en atmósferas industriales estándar.

¿Qué condiciones térmicas puede soportar el contacto durante el funcionamiento?

El contacto está diseñado para funcionar a temperaturas de hasta 125 °C, lo que permite su uso en montajes de alta temperatura sin degradación del material.

¿Cuánta corriente se puede transportar de manera segura a través de un solo contacto?

Cada contacto está especificado para una corriente nominal continua de 6 A, adecuada para circuitos de señal y baja potencia en sistemas de placa posterior.

Nota

para herramientas manuales adecuadas, consulte 740-6663 y gama.
