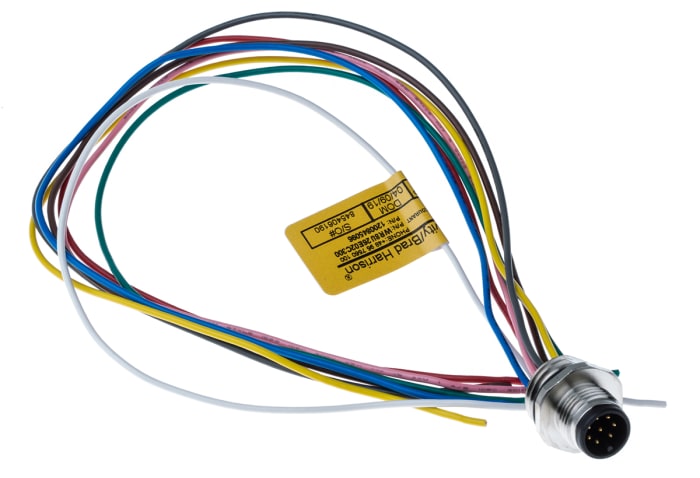

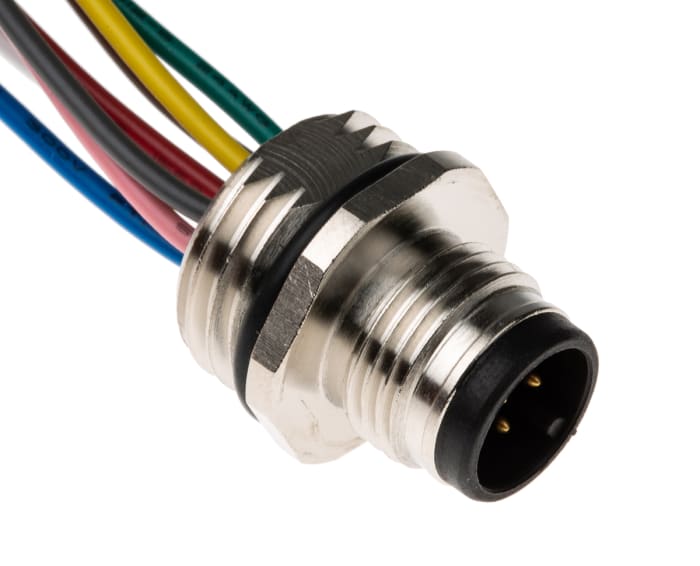

Conector circular Brad from Molex, con. A Recta Macho, con. B Sin terminación, long. 300 mm, 30 V ac, 36V dc, IP69K

Conector circular Molex serie Ultra-Lock, 8 hilos, 300 mm de longitud - 1200845096

Este conector circular ofrece sólidas soluciones de conectividad industrial. Diseñado con 8 polos, este conector presenta una orientación macho recta y está equipado con un cable circular de 0,30 m de longitud. Además, funciona eficazmente en un rango de temperaturas de -25 a +90 °C, lo que garantiza su fiabilidad en diversos entornos.

Características y ventajas

• Cumple la norma IP69K de resistencia superior al agua y al polvo
• Utiliza un diseño no apantallado para mejorar la versatilidad de las aplicaciones
• Admite una corriente de hasta 2 A para un suministro de energía fiable
• Fabricado en latón niquelado de larga duración
• Las roscas de montaje M16x1,5 facilitan una instalación segura

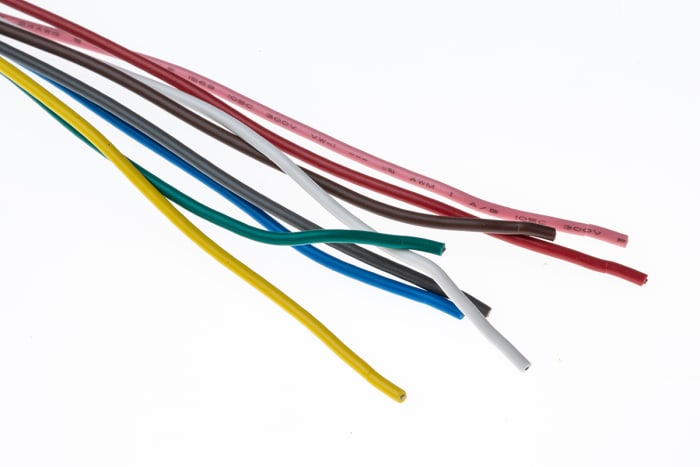

• Diseñado para su uso con cables circulares de 24 AWG para una amplia compatibilidad

Aplicaciones

• Se utiliza para conectar equipos en sistemas de automatización
• Fijación integral en electrónica y mecánica
• Adecuado para entornos industriales que requieren montaje en panel
• Ideal para maquinaria que requiere resistencia a altas temperaturas

¿Qué ventajas aporta la clasificación IP69K a este conector?

La clasificación IP69K garantiza una alta resistencia a la entrada de polvo y protección contra chorros de agua a alta presión, lo que la hace adecuada para entornos difíciles en los que la exposición a la humedad y los contaminantes es una preocupación.

¿Cómo afecta el diseño no apantallado al rendimiento en entornos industriales?

El diseño sin apantallamiento permite una mayor flexibilidad en el enrutamiento y la instalación, lo que facilita su uso en espacios reducidos sin comprometer la calidad de la señal, especialmente en aplicaciones en las que el apantallamiento puede no ser crítico.

¿Qué significa utilizar cables circulares de 24 AWG con este conector?

El uso de cables circulares de 24 AWG ayuda a mantener una conductividad y flexibilidad óptimas, garantizando una transferencia de energía eficiente y simplificando el proceso de conexión en instalaciones complejas.

¿Qué opciones de montaje existen para este tipo de conector?

Este conector cuenta con roscas de montaje M16x1,5, lo que permite una fácil integración en diversas configuraciones de montaje en panel, ideales para configuraciones industriales.

Conectores de montaje en panel macho Brad® Ultra-Lock® M12

Conectores de montaje en panel macho Brad® Ultra-Lock® con chavetero M12 (codificación A), una carcasa de latón chapada en níquel y contactos de aleación de cobre chapados en oro. Estos conectores de montaje en panel están disponibles en una variedad de configuración y se acoplarán con cordones M12 roscados estándar y Ultra-Lock

• Conectores de montaje en panel macho conforme con IEC
• Función Ultra-Lock
• Rellenos por completo para una protección IP67 en entornos hostiles
• Índice de protección NEMA 6
• UL1061 300V, 80 °C, cables de PVC

BRAD - M12

Nota

Configuración:
WRxJ26xxxxxx: PG9, montaje en panel frontal
WRxJ46xxxxxx: PG9, montaje en panel posterior
WRxU26xxxxxxx: montaje en panel frontal M16 x 1,5
WRxU46xxxx: montaje en panel posterior M16 x 1,5 con contactos para PCB

Estándares

LR6837 con certificado cCSAus (versión de 4 y 5 polos)
