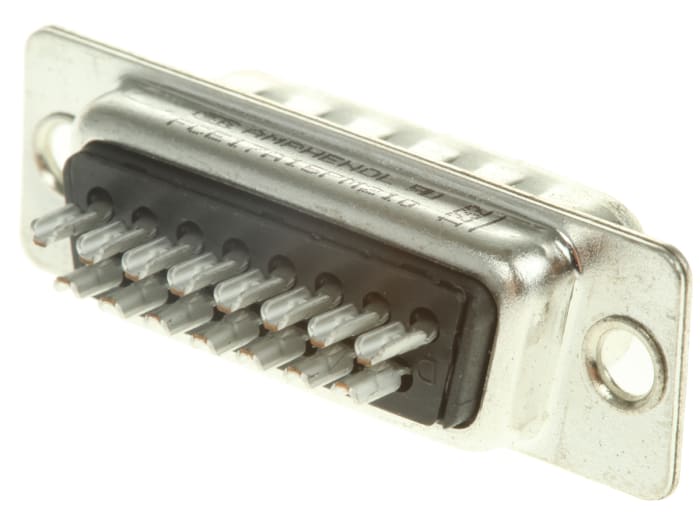

Conector D-sub Amphenol Communications Solutions, Serie FCE17 15 contactos, Recta 2.74 mm D-SUB, Montaje en Panel Macho

Conectores con cilindro de soldadura rectos de Amphenol

Estos conectores macho o hembra rectos D-Sub con filtro serie FCE17 de Amphenol son de montaje en panel con terminaciones de soldadura.

• Capacidades de filtro de 470 pF, 820 pF, 1.000 pF o 5.600 pF disponibles indicadas con 1, 4, 5 y 9 en el número de referencia del fabricante, por ejemplo, FCE17-*****-*X** respectivamente
• Orificios de montaje de Ø3 mm con centros de fijación de 25 mm, 33,3 mm, 47 mm o 63,5 mm para tamaños E09, A15, B25 y C37 respectivamente
• La terminación de cilindro de soldadura con estañado mate acepta cables de hasta 20 awg
• Resistencia de aislamiento de 3.000 MΩ
• Resistencia de contacto de 15 mΩ

Amphenol Filtered 'D' Connectors

Estos conectores filtrados son dispositivos de interconexión compactos que pueden filtrar EMI no deseadas. Los condensadores están montados en el interior del conector entre cada uno de los contactos y la carcasa de conexión a tierra del conector. Proporcionan:

• Mejor control de EMI - Con cortocircuito e inductancias de cable minimizadas, rutas directas a tierra del filtro, el rendimiento típico superará a los componentes del mismo filtro en un PCB por un factor de tres a uno
• Ahorro de espacio en PCB - La incorporación de elementos de filtro en el conector permite la simplificación del esquema de filtro requerido para el rendimiento necesario; además, de un ahorro de energía de 2-4 pulgadas cuadradas
• Ahorro de costes - No es necesario adquirir, guardar en existencias, montar ni probar elementos de filtro como inductores y condensadores. Menos de componentes significa mayor fiabilidad a un precio menor
• Actualización de EMI/RFI sencilla - Estos conectores filtrados compactos encajan en tamaños de conector sin filtrar estándar. Para un rendimiento EMC mejorado, basta con sustituir el conector existente por un conector filtrado
• Conformidad EMC e inmunidad - Las EMI que se generan desde el dispositivo electrónico, radiadas o conducidas, se redirigirán a tierra del chasis a través de la carcasa del conector. Este mismo dispositivo también protegerá el sistema contra ruido de EMI/RFI externo (como transmisores de radio, ESD o fenómenos naturales como relámpagos) de la misma manera
