Cable de conexión Hookup Wire Silicone Alpha Wire 390845 WH005, área transversal 8.4 mm² Conexión UL3239 Filamentos del

Cable de conexión de la serie de silicona Hookup Wire de Belden, tensión de 15. 000 V, sección transversal de 8, 4 mm2 - 390845 WH005

Este cable de conexión es un conductor de alta tensión con aislamiento de silicona diseñado para instalaciones eléctricas y electrónicas exigentes donde se requiere una alta resistencia a la temperatura y un manejo flexible. Está diseñado para su uso en entornos que requieren largos recorridos continuos o longitudes de bobina personalizadas y donde los conductores trenzados finos y el aislamiento químicamente estable son importantes.

Características y ventajas

• El valor nominal de 15 000 V proporciona capacidad de alta tensión para sistemas de DC

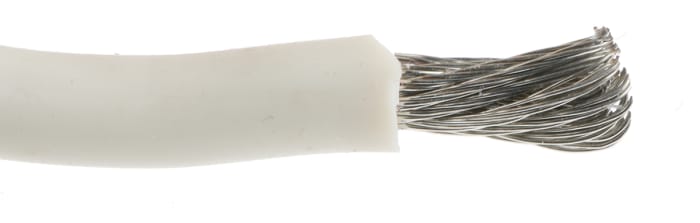

  El conductor de cobre estañado de 133 hilos proporciona mayor flexibilidad para el enrutamiento
  El área de sección transversal de 8,4 mm2 admite una capacidad de corriente sustancial
  La funda de caucho de silicona soporta temperaturas de –40 a 150 °C
  La pared aislante de 0,045 pulg. ofrece una protección dieléctrica duradera
  Las longitudes continuas disponibles reducen la unión y el tiempo de inactividad

**Aplicaciones**

• Apto para interconexiones dc de alta tensión en equipos de automatización
  Ideal para cableado en zonas de alta temperatura de maquinaria
  Se utiliza para arneses que requieren conductores flexibles de filamentos finos
  Puede utilizarse para conexiones panel a panel en montajes eléctricos
  Adecuado para longitudes de bobina personalizadas para plantas de fabricación

¿Qué material de conductor se utiliza y por qué se elige?

El conductor es de cobre estañado con muchos hilos finos para mejorar la flexibilidad y la soldadura al tiempo que proporciona resistencia a la corrosión del revestimiento de estaño.

¿Qué opciones de embalaje están disponibles para las necesidades de producción?

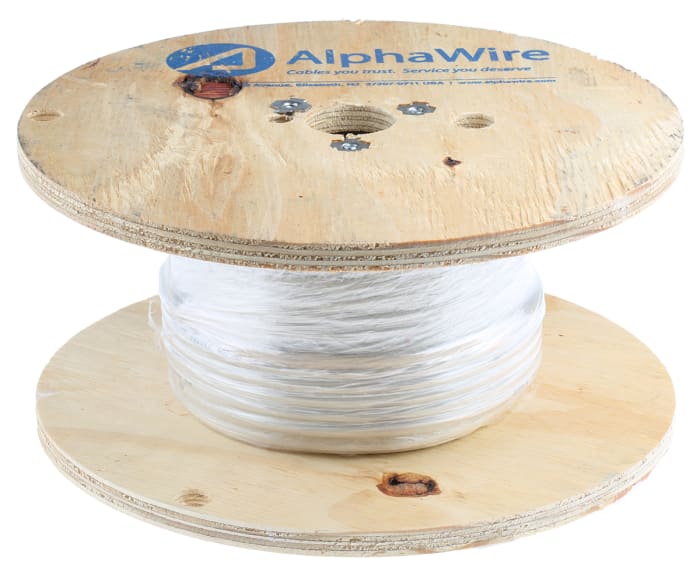

Las longitudes de bobina continua estándar incluyen 1000 pies, 500 pies y 100 pies con opciones de bobina hechas a granel para adaptarse a diferentes flujos de trabajo de montaje.

¿Cómo se debe manejar el radio de curvatura durante la instalación?

Mantén un radio de curvatura mínimo de 10 x el diámetro del cable para evitar daños en el aislamiento y para preservar la integridad del conductor.

¿Qué características eléctricas pueden utilizar los ingenieros para el modelado?

Utilice el valor de inductancia nominal de 0,04 μH/pie para análisis de circuitos y transitorios.

¿Hay opciones de color para la identificación en los hilos?

El cable está disponible en blanco, negro y rojo para facilitar la codificación por colores en las instalaciones.

Estándares

UL AWM 3239
